一、涂裝冷涂鋅做底層的多涂層重防腐體系，基材為什么一定要做噴砂處理，基材處理合格的情況下冷涂鋅層與鋼鐵結(jié)合力為什么這么好？
答：冷涂鋅層保護(hù)鋼鐵不生銹是通過犧牲陽極保護(hù)陰極即：通過腐蝕鋅失去電子，把電流傳遞給鐵來實(shí)現(xiàn)的，因此鋅和鐵必須緊密貼合，完全導(dǎo)電才能實(shí)現(xiàn)。噴砂除銹后鋼鐵表面的氧化皮和雜物徹底去除，并形成40-70μm高差的凹陷，在每個(gè)凹陷區(qū)，鐵與鋅直接接觸，通過分子間的作用力形成類似于鋅-鐵合金，因此鋅能夠牢固附著在基材表面。
冷涂鋅單涂層膜厚較薄，表面有氧化鋅疏松層，因此不宜采用拉拔法來測(cè)量附著力，劃格法測(cè)試附著力小于1級(jí)。冷涂鋅+封閉劑+面漆的三層復(fù)合體系，拉拔法測(cè)量附著力可以達(dá)到5Mpa以上。
二、怎樣用肉眼識(shí)辯真假冷涂鋅？如何快速鑒定冷涂鋅原料中是否采用其他無機(jī)顏料來替代鋅粉？
答：首先看比重，96%鋅含的冷涂鋅涂料比重約2.8，一般采用18升鐵廳裝25kg，所含體積正好鐵桶的一半。如果明顯超過一半說明比重達(dá)不到2.8，就有鋅含達(dá)不到96%的嫌疑。

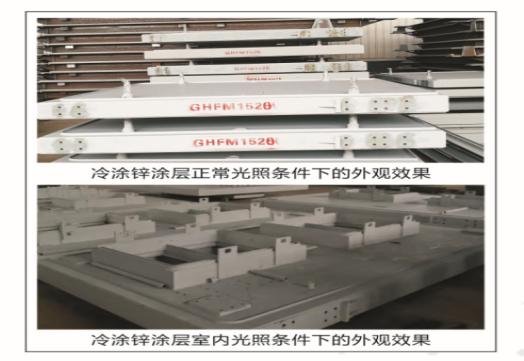

第二看涂膜外觀，96%鋅含的冷涂鋅涂膜外觀呈鋅白色或淺米黃色，添加了其他任何顏料哪怕是鈦白替代鋅粉，其涂膜外觀顏色都會(huì)變深，如果剛噴涂好的冷涂鋅涂膜呈中灰色或者深白色，就有鋅含不達(dá)標(biāo)的嫌疑。
三、1kg冷涂鋅涂料究竟能噴多大面積？
答：（1）理論涂布率：密度2.98g/ml 固含量80% 膜厚40μm
涂布率S=2.98*100*100*0.004/0.80=119.2/0.80（g/㎡）=149.0g/㎡
即1㎡需要0.149kg冷涂鋅涂料來涂覆，或1kg冷涂鋅涂料可以涂覆面積為6.71㎡；考慮到室外空氣噴涂的損耗率較高，我們按40%的損耗率來計(jì)算，故1kg冷涂鋅能噴6.71*0.60=4.02㎡。

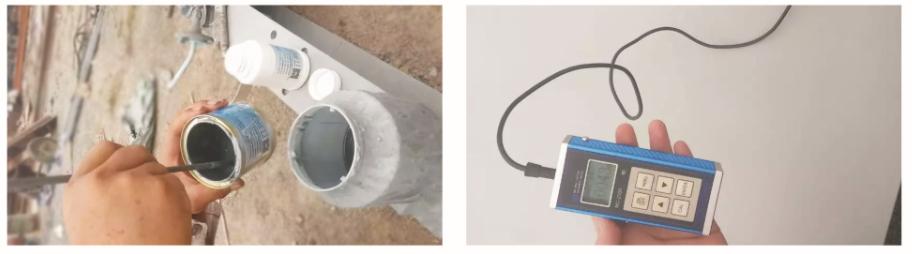

實(shí)際應(yīng)用得出結(jié)論：實(shí)際測(cè)試時(shí)，我們?nèi)悠?罐（約800g）冷涂鋅涂料+100g稀釋劑，采用空氣噴涂法噴涂。測(cè)膜厚，五組數(shù)據(jù)取平均值是40μm以上，一小罐樣品0.8kg，噴了3.5㎡，按此計(jì)算:1kg冷涂鋅涂料噴涂40μm厚度，可以噴4平方米?。ㄅc計(jì)算值吻合?。。。?
四、為什么冷涂鋅涂層往往在焊縫和邊角處脫落？如何避免這些不良現(xiàn)象出現(xiàn)？
答：焊縫和邊角處表面凹凸不平、存在縫隙和缺口、涂料容易聚集于此，局部漆膜遠(yuǎn)遠(yuǎn)超過正常膜厚，溶劑滲入后不易揮發(fā)。施工過程中應(yīng)對(duì)焊縫和邊角處進(jìn)行預(yù)涂處理，并且進(jìn)行多次霧噴，避免大面積整體涂裝，多槍噴涂疊加，導(dǎo)致局部膜厚超厚?？刂颇ず穹显O(shè)計(jì)厚度要求、基材平整、邊角和焊縫處預(yù)涂是解決脫落問題的三個(gè)關(guān)鍵因素。
五、為什么冷涂鋅必須采用配套的專用封閉劑？該封閉劑與一般的環(huán)氧云鐵中間漆有什么區(qū)別？
答：冷涂鋅干膜含鋅量96%，只有4%的樹脂做為粘合劑，因此涂膜耐溶劑性能很差。一般的中間漆噴涂后溶劑滲入到冷涂鋅涂層產(chǎn)生咬底現(xiàn)象，后道涂層上去后咬在冷涂鋅層間的溶劑無法揮發(fā)，因此導(dǎo)致整個(gè)涂層從冷涂鋅中間部位脫落。
冷涂鋅專用封閉劑不揮發(fā)份含量80%以上，采用隔絕和屏蔽能力極強(qiáng)的功能填充料，能有效地阻止溶劑向下層涂層滲透，干燥速度快，促使少量溶劑瞬間散發(fā)，徹底解決咬底現(xiàn)象。
六、在鋼鐵防銹的工程應(yīng)用中，如何有效地發(fā)揮冷涂鋅的作用，減少銹蝕損失，保護(hù)財(cái)產(chǎn)安全？
答：犧牲鋅來保護(hù)鐵已經(jīng)有幾百年應(yīng)用歷史，比油漆使用歷史要早很多，但是噴鋅、鍍鋅等傳統(tǒng)方法因受環(huán)保法規(guī)的制約不能大規(guī)模應(yīng)用。冷涂鋅施工簡(jiǎn)便、環(huán)保、安全、不影響施工者身體健康，適合大規(guī)模地推廣應(yīng)用。具體應(yīng)用方向如下，供大家參考。
1、現(xiàn)有鍍鋅件的維修和修補(bǔ)。
鍍鋅件切割、焊接面，高強(qiáng)螺釘緊固后，鍍鋅板運(yùn)輸和施工過程損傷以及以電力鐵塔為代表的鍍鋅構(gòu)件的第二次防腐維修等等，采用冷涂鋅是更佳選擇。
2、替代熱噴鋅（鋁）。
熱噴鋅鋁防腐在我國(guó)曾經(jīng)應(yīng)用十分廣泛，水利閘門、海工設(shè)施、公路、鐵路橋梁、液體儲(chǔ)罐等大量應(yīng)用。冷涂鋅施工方便，安全環(huán)保無毒害，在儲(chǔ)罐等密閉空間也能方便施工。采用冷涂鋅+封閉劑（中間層）+面漆的防腐體系其防腐能力與噴鋅相當(dāng)，遠(yuǎn)勝于富鋅涂料，同等膜厚條件下可延長(zhǎng)腐蝕年限5-10年。既可以替代熱噴鋅，也可以替代富鋅涂料做為重防腐涂料體系底層使用，建議防腐業(yè)界大力推廣這一防腐新體系。
3、替代熱浸鍍鋅。
鍍鋅層表面光亮，金屬感強(qiáng)、硬度高、防腐年限長(zhǎng)，被廣泛應(yīng)用于各種鋼鐵基材防腐。電力鐵塔防腐一直采用熱浸鍍鋅就是一個(gè)明證。但熱浸鍍鋅已被限制采用。采用冷涂鋅+冷涂銀的方案來替代熱鍍鋅是一個(gè)更佳選擇，無論從外觀表現(xiàn)還是防腐能力都完全可以與熱鍍鋅媲美。冷涂鋅在底面60μm左右就可以達(dá)到熱鍍鋅的防銹能力，冷涂銀在面層15μm左右封閉效果好，外觀效果與熱鍍鋅完全一致。采用烘烤型冷涂銀效果更佳。冷涂鋅底+冷涂銀面的防腐方案是迄今為止替代熱鍍鋅的朂理想選擇。
